在中高壓固態軟起動領域,我公司可生產標準型、礦用一般型、高原型等系列軟起動柜,能為廣大用戶提供全面的產品解決方案。
說明:
1. 設計軟起動系統時要綜合考慮電動機額定電壓、額定功率、電網容量、負載種類等因素。下面系統圖僅以中小功率電機為例說明,當電動機功率較大時,圖中真空接觸器要設計為真空斷路器,并且柜體數量也會相應增加。
2. 電動機功率>2000KW時需加配星點柜。

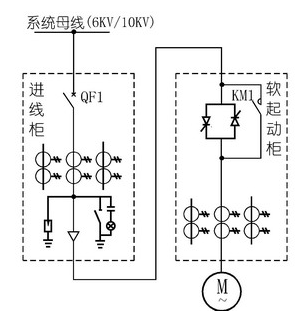

圖1.軟起動柜內不帶進線真空接觸器

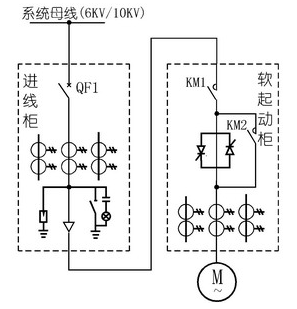

圖2.軟起動柜內帶進線真空接觸器
表1柜體類型及數量
柜體類型 | 單位 | 數量 |
進線柜 | 面 | 1 |
軟起動柜 | 面 | 1 |
