一拖二系統解決方案

瀏覽次數: 次

在中高壓固態軟起動領域,我公司可生產標準型、礦用一般型、高原型等系列軟起動柜,能為廣大用戶提供全面的產品解決方案。

說明:
1. 設計軟起動系統時要綜合考慮電動機額定電壓、額定功率、電網容量、負載種類等因素。下面系統圖僅以中小功率電機為例說明,當電動機功率較大時,圖中真空接觸器要設計為真空斷路器,并且柜體數量也會相應增加。
2. 電動機功率>2000KW時需加配星點柜。
一拖二系統大約可分為三種類型:
? 單電源供電,兩臺電動機不同時運行,見圖1、表1
? 單電源供電,兩臺電動機可同時運行,見圖2、表2
? 雙電源供電,兩臺電動機不同時運行,見圖3、表3

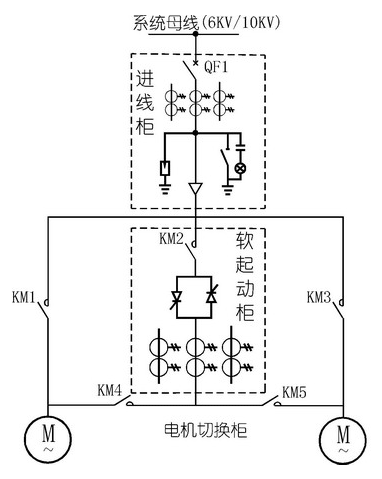

圖1 單電源供電,兩臺電動機不同時運行

表1柜體類型及數量

柜體類型 單位 數量
進線柜 1
軟起動柜 1
電機切換柜 1

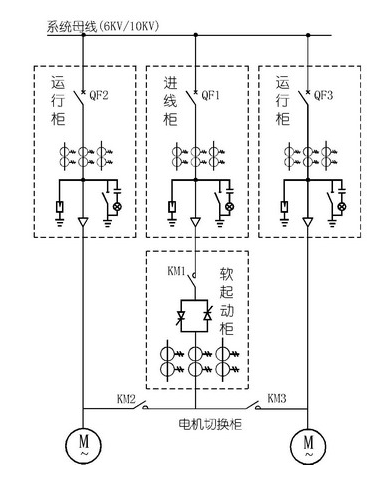

圖2單電源供電,兩臺電動機可同時運行

表2柜體類型及數量

柜體類型 單位 數量
進線柜 1
運行柜 2
軟起動柜 1
電機切換柜

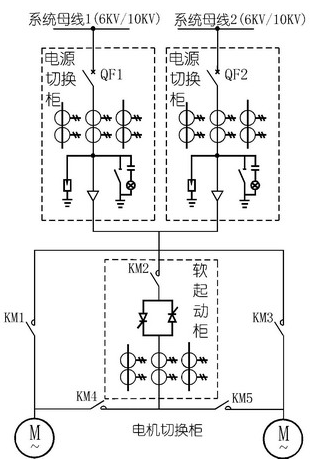

圖3 雙電源供電,兩臺電動機不同時運行

表3柜體類型及數量

柜體類型 單位 數量
電源切換柜 2
軟起動柜 1
電機切換柜 1
